概述:

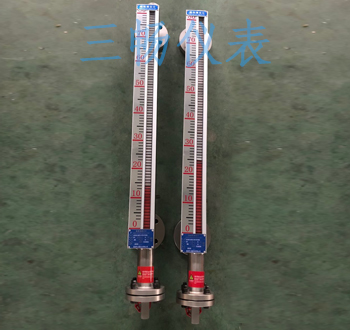

SCUHZ系列側裝式磁性浮子液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位,全過程測量無盲區、顯示醒目,讀數直觀,并且測量范圍大,配上液位報警、控制開關,可實現液位或界位的上下限報警和控制,配上液位變送器可將液位界位信號轉換成二線制4~20mADC的標準信號,實現遠距離檢測、指示、記錄與控制。

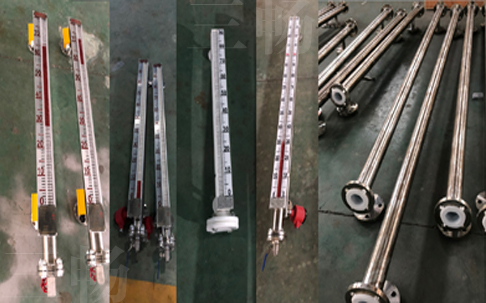

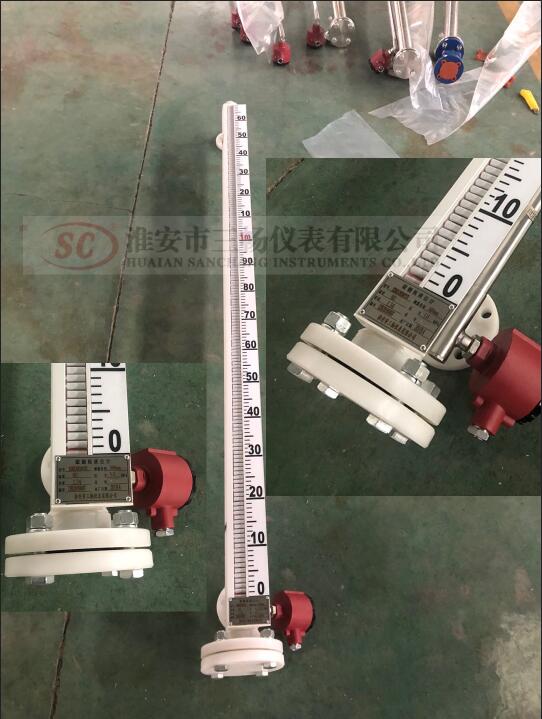

磁浮子液位計可采用材質有:304、321、316L不銹鋼;PVC/PP防腐材質;不銹鋼襯四氟;鈦合金/哈C

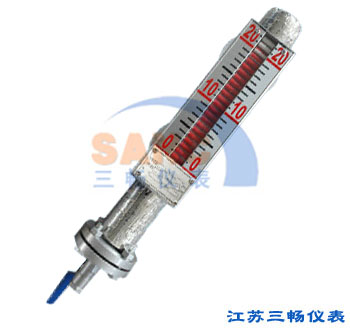

磁性浮子液位計根據用途功能分為:側裝、頂裝、遠傳、高溫、高溫高壓、保溫夾套、真空夾套、蒸汽夾套、電伴熱夾套、帶報警開關
應用范圍:各類液位容器的測量、加壓罐、高溫蒸汽鍋爐、無機類腐蝕性液體、所有酸堿腐蝕性液體、低溫下流動性差的介質、易凝固易結晶防凍的場合、防霜場合、鋼廠等。
磁浮子液位計的突出優勢
運行成本低
現場使用磁浮子液位計無需提供電源和動力源設備。除了現場指示外,可以配遠傳變送器、報警開關、控制開關,這些要24V電源即可。
高量程高壓力高溫度
(1)磁性浮子液位計可以耐高溫450°C,耐高壓16MPa,可以測量量程達到18米
應用范圍廣
各類液位容器的測量、加壓罐、高溫蒸汽鍋爐、無機類腐蝕性液體、所有酸堿腐蝕性液體、低溫下流動性差的介質、易凝固易結晶防凍的場合、防霜場合、鋼廠等。
操作維修簡便
(1)磁性浮子液位計配套兩線制遠傳變送器,可實現遠程控制,操作簡便。
(2)磁性浮子液位計的面板通過卡箍綁在鋼管上,鋼管內有磁性浮子,鋼管底部用螺栓固定對接法蘭,拆卸檢修更換方便
產品質量穩定
(1)磁浮子液位計長期保持在10mm精度范圍內,不會受到干擾。
(2)磁浮子液位計的指示機構與被測介質完全隔離,因此密封性好,可靠性高
環保清潔
沒有震動,沒有噪音,且設備整體密封,防爆防泄漏,環境清潔,滿足國家環保要求。
磁浮子液位計的工作原理
磁性浮子液位計的結構原理

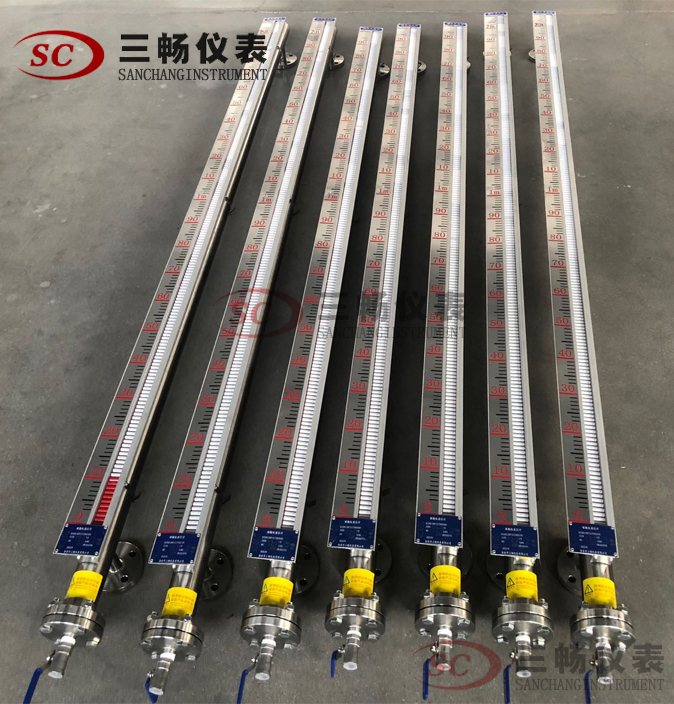

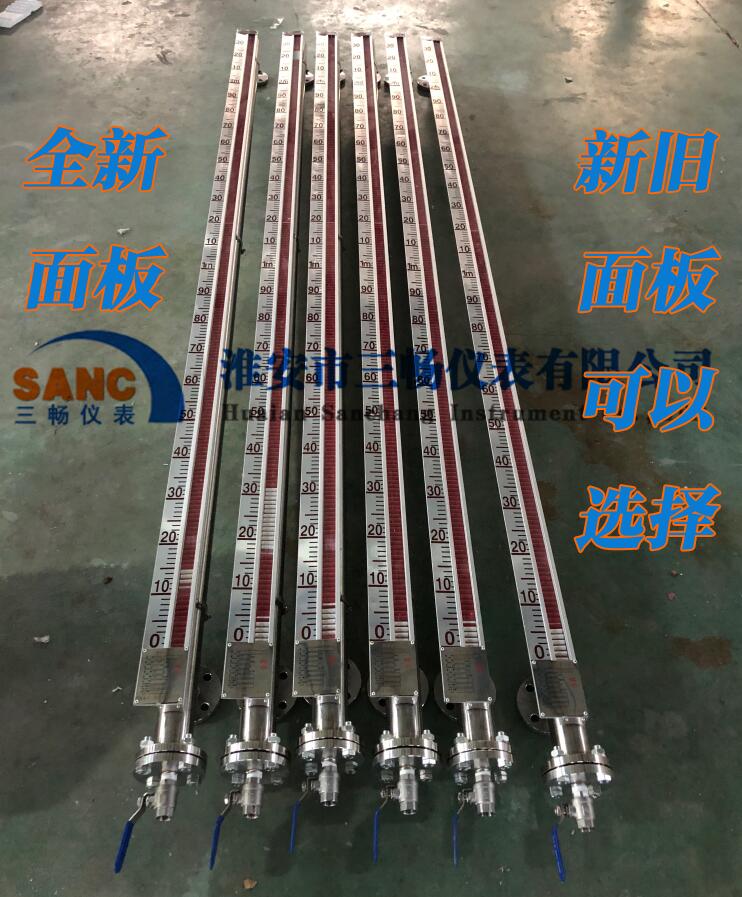

1、側裝式磁浮子液位計
磁性浮子液位計共有三部分組成: 非磁性材料立管、磁性浮子及磁性顯示翻板。其中非磁性材料立管一般采用不銹鋼管或鈦鋼管, 其長度要略長于需要監控的液面高度; 磁性浮子外殼系用薄不銹鋼板焊制而成, 內鑲嵌強磁鐵棒, 磁性浮子放在立管內; 磁性顯示翻板用卡環固定在立管外側, 立管上、下兩端用法蘭蓋封死, 在立管最低位置安裝排污管。在液位顯示器安裝時應保證立管的垂直度, 以使浮子在立管內能自由浮動。結構概括為翻板指示器、主體管道、磁性浮子、連接法蘭、排污閥組成
2、頂裝式磁浮子液位計
頂裝式磁性浮子液位計分為上下兩部分,上部在容器頂部,下部安裝在容器內,由法蘭與容器法蘭連接。液下部分導管內浮子由連桿與上部導管內磁性頭連成一體。 當液體變化時,浮子帶動磁鋼在導管內上下運動,帶動顯示部分紅白指示球翻轉,在面板上讀得液位高度3、增加遠傳變送器或者報警開關
磁性浮子液位計的結構示意圖
磁浮子液位計的訂購須知
1、型號:具體的型號可以在我們公司的網站上查到
2、介質溫度:測量液體的最低、最高溫度是多少
3、介質密度:如果不知道密度,可以告訴我們介質的名稱,混合液體要知道由哪幾種液體組成。
4、工作壓力:最高壓力是多少
5、測量范圍:也可稱為公稱長度,也就是兩個法蘭的中心距離,或者看一下已經使用的磁浮子液位計的標尺刻度是多少。
6、法蘭標準:法蘭的公稱通徑,使用最多的法蘭是DN20或DN25
7、接液材質:如不知道用哪種材質,可以向我們咨詢
8、特殊要求:請在訂貨前詳細注明,如是否要帶遠傳、保溫夾套等等。
